一、概述：

ZF型振動防閉塞裝置是采用可調激振力的YZO型振動電機為激振源的  通用型防閉塞裝置，能有效地防止和消除料倉、料罐或料斗內物料的起拱、管狀通道、粉倉等閉塞現象的專用設備，以保證料流暢通。本裝置可廣泛用于電力、煤炭、建材、礦山、化工、冶金、鑄造、輕工、糧食、交通等各種行業。

二、結構形式：

ZF型振動防閉塞裝置為上部是YZO型振動電機，下部是底架（需用戶自已配），用高強度螺栓聯接。（本裝置通過電器控制箱與系統程控和堵塞檢測器連接，是輸煤自動化系統中的一個組成部分。電控箱為用戶選配件，需單獨訂貨）。

三、安裝位置及方法

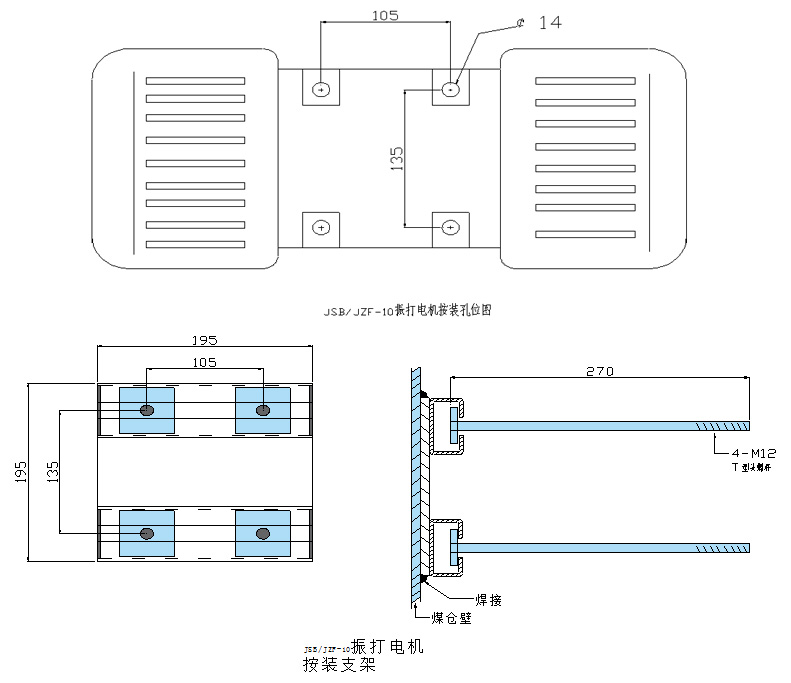

1、全鋼板料倉，ZF型防閉塞裝置應焊接或用螺栓聯接在料倉倉壁上  如圖1所示。

2、上部為混凝土料倉，下部為鋼制料倉，ZF型防閉塞裝置應按裝在鋼 制料斗壁上，如圖1所示。

3、全混凝土和帶加強筋鋼制料倉，在倉內應附設振動板，ZF型振動防閉塞裝置應按裝在振動板上，如圖2所示。

4、貯存純粗塊物料的料倉，這種料倉無論形狀如何，均應在倉內附設振動板，ZF型振動防閉塞裝置按裝在振動板上。

5、溜槽，ZF型振動防閉塞裝置應按裝在溜槽易粘、堵塞的部位上。

6、振動力的傳遞范圍一般為4~5m，用戶可根據料倉的大小，確定整個料倉應安裝的臺數。

7、如果將兩臺ZF型振動防閉塞裝置對稱按裝，應上下錯開50~100cm，以避相互干擾。

8、ZF型振動防閉塞裝置其底架，用戶根據需要選購，振動板  其尺寸為700×530，厚度為10~20，用戶自已配。

9、需要開口的料倉，其開口尺寸為650×480

四、ZF型振動防閉塞裝置規格參見表：

ZF型振動防閉塞采用三相電源，頻率50赫，電壓380伏。本裝置具有高效 能、低噪聲、低能耗、壽命長、激振力可調節等優點。

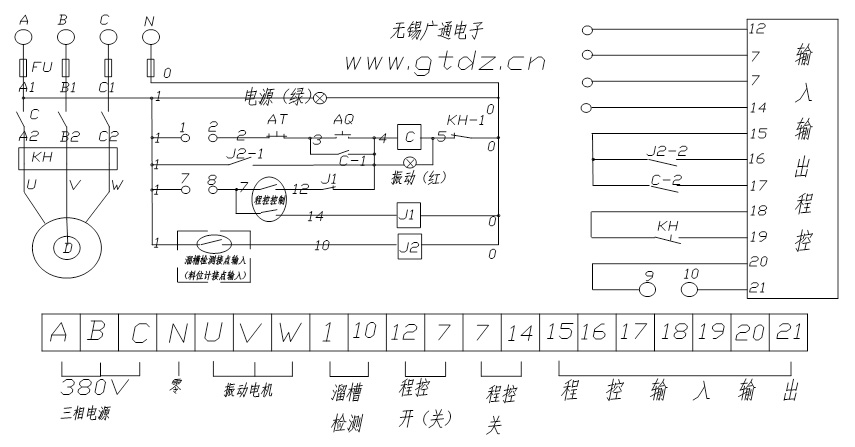

五、ZF振動防閉塞裝置電控箱電氣元理圖及接線說明
