三、選型指南：

1）在測非導電介質時，可以為水平或垂直安裝，如需要垂直安裝時，要求探頭長至少大于控制位置6英寸左右。
2）在測導電液體時、泥漿或界面檢測時，可以水平垂直安裝，但探頭穿過容器壁時，保護電極應比容器壁上的積料厚度長出2英寸。如用戶需要，我們可以提供液介質為Teflon或Kyanr材料的防腐探頭（采用涂層法蘭連接）。

校 準

1）靈敏度的校正

當進行調節時，請注意這些總的規則：

*將2個靈敏度調節電位器  逆時針旋轉增加靈敏度。

*當兩個靈敏度控制調好后，紅色燈亮，表示探頭上“有”物料存在，綠色燈亮，表示（無）物料存在。

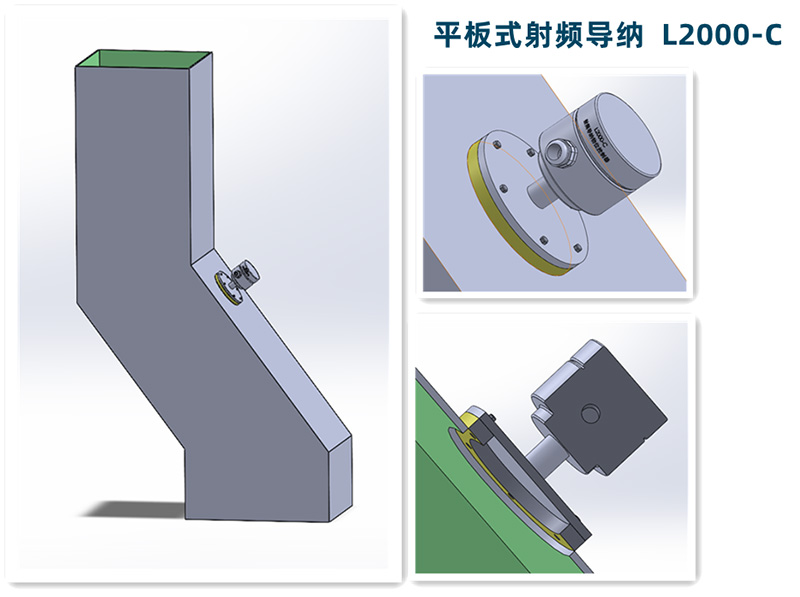

*安裝方法有水平或垂直兩種。為保證設備穩定工作應有5分鐘預熱。調節位置和指示燈參見圖例。

A）測量非導電物料，調節細（F）靈敏度控制到中間位置，然后慢慢調節粗`（C）靈敏度直到狀態燈剛剛變綠點，記下“空”的位置，如圖所示。然后，將探頭插入物料重調細（F）靈敏度控制（不接觸粗調靈敏度）剛好變?yōu)榧t點，度記下它的位置。注意兩個記號的不同，并且重調細（F）靈敏度控制到兩記號的中間位置。這就是一個完整的調試過程。

注間：細調可旋轉的角度應有20度，如果少于20度，請與廠家商量。建義對于非水基工藝液體（不導電液體）最好的安裝方法是垂直安裝，當液體到達探頭10cm時報警。

B）對于水基液體（導電液體）（金屬容器）：反時針調節靈敏度粗調（G）至******，因為水在液體容易測量，只需碰到傳感探頭即可，這個過程提供******的抗粘附能力。這是個完整的調節過程。

C）對于水基液體（導電）（非金屬容器）：參照A），但細調（F）為正好綠色位置。（有料）

2）時間延時

L2000-C包括0—30秒可調時間延時，有延時開/延時關模式。這種模式典型的用處是消除控制繼電器的（抖動），或者控制循環順序。

開始時延時控制設為零（反時針到底位置）。當用延時來消除繼電器抖動時，僅要求旋轉最少的角度。延時將導致在工藝物位控制點的上面或下面擺動，但平均物位仍等于控制點，超過量和不到量與延時比例有關。

注意：一般情況延時為零

3）失電保護模式選擇

故障報警工作反映大多數主要的故障情況，包括電源的故障，這將引起控制繼電器釋放電壓。因此，繼電器釋放電壓的狀態被稱為故障報警。這個動作由靠近控制面板中央位置（延時調節左邊）的一個小的跳節器完成。參見下圖。（H）位置顯示高位報警，“L”位置顯示低位報警。

射頻導納料位計快速校準方法

1、將探頭和表頭按正確方法連接好，接上電源。注意電源電壓是否正確。預熱3分鐘。

2、僅表面板上的3個電位器可調范圍在8點鐘到4點鐘范圍，不能360度旋轉，否則損壞電位器。綠燈代表正常狀態，紅燈代表報警狀態。

3、電位器F——代表細調（簡稱F）；電位器C——代表粗調（簡稱C）；電位器DLY——代表延時輸出（簡稱DLY）；延時時間0——30秒，可任意設置或關閉。

4、一般情況，將失電保護（FALL SAFE）插片放在L的位置上。

5、將F放在12點鐘的位置上，調節C，在10——2點鐘位置左右打到臨界點（先順時針綠燈翻轉到紅燈，再逆時針紅燈翻轉到綠燈的位置），此位置稱為監界點。如果通電后已經是紅燈，則逆時針調節C，當紅燈變?yōu)榫G燈時，即為臨界點。

6、再順時針調節F，找到一個更加精確的臨界點。此時應顯示綠燈狀態。

7、（a）如果是應用于粉灰系統，則把F從臨界點位逆時針旋轉20度左右即可。

（b）如果是應用于輸煤系統，則把C從臨界點位順時針旋轉10度左右即可。

美制管螺紋（NPT）螺紋

注：牙型角為60°                 旋轉軸心線錐角為1°47’

  齒頂角h為0.8P              螺紋有效高度為0.033х(n-1)P

  在直徑上測出的錐度為1:16
