JYB/LD—B壓板門式溜槽堵塞保護裝置

一、用途：

溜槽堵塞保護裝置用于檢測膠帶運輸系統中的溜槽堵塞，當溜槽堵塞時，本保護裝置發振打，停機信號（節點輸出）。

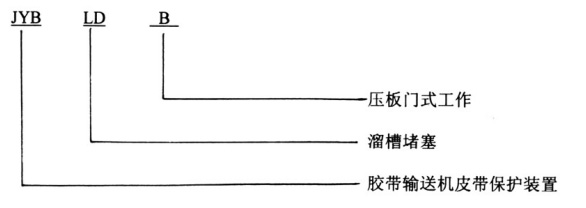

二、外型及型號

三、技術指標

四、工作原理及結構特點

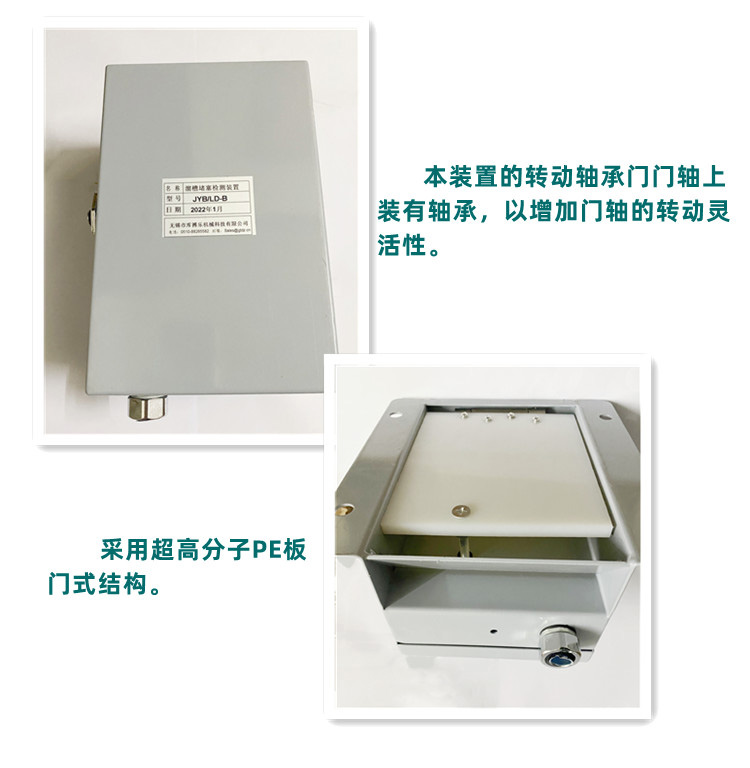

本裝置采用超高分子PE板門式結構，壓簧自動復位，本裝置安裝在溜槽側壁上，當物料發生堵塞時，物料給溜槽側壁一個壓力，將本裝置的轉動門向外推，當轉動門偏轉角等于或大于受控角度時，其控制開關動作，從而向外發出警告、振打或停機的信號。當溜槽故障排除后轉動門在彈簧的作用下恢復原狀，使轉動門自動復位。

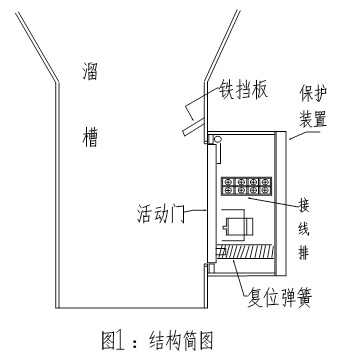

本裝置的轉動軸承門門軸上裝有軸承，以增加門軸的轉動靈活性，并對軸承采取了密封措施，以適應惡劣環境下使用。原理圖見（1）

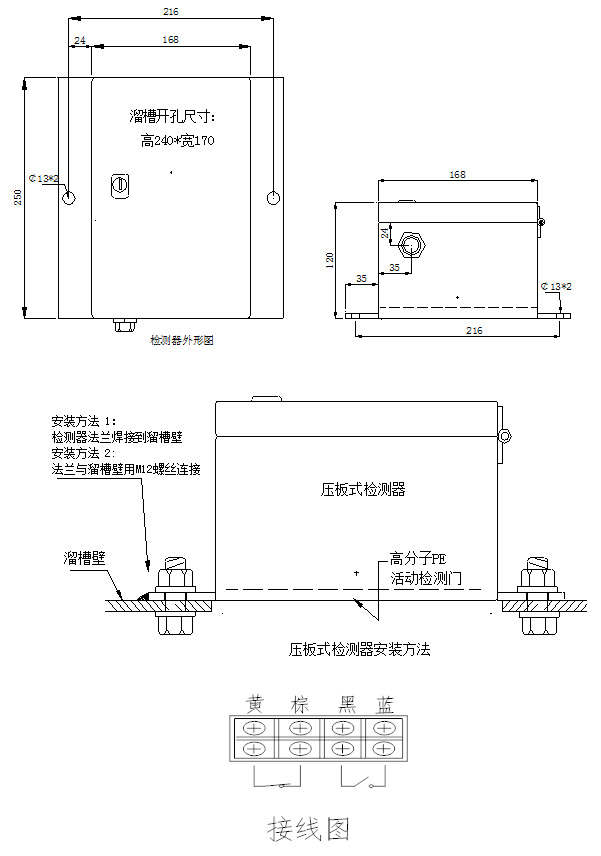

五、安裝與接線

(1) 在溜槽側壁上開240×170一方口

(2) 按圖將LD-B型溜槽保護裝置，用M12螺絲副或焊接方法，安裝在溜槽側壁的開口上。

(3) 本裝置引出一條四芯電纜線，長度1.5~2米，按線號排列，1~4芯線為常開觸點，2~3芯線為常閉觸點。兩組開關觸點，用戶根據需要自行接線即可。

六、安裝位置

1.本裝置可兩個作為一組，安裝于溜槽相對兩側壁適當位置，一般安裝于從底部算起三分之二溜槽高度為宜。

2、本裝置也可用四個分兩組使用：一組裝于溜槽兩側壁底部算起三分之一高度，用于接振打器信號。當溜槽堵塞時，振打器接收信號后便開始振打。故障排除后，不影響物料輸送工作正常運行。另一組安裝于溜槽兩側壁以底部算起三分之二高度位置，用于控制停機，溜槽槽內發生嚴重堵塞時，本裝置發生停機信號，膠帶機自動停機，排除故障后，本裝置活動門自動復位，即可正常工作。

七、安裝要領及注意事項

1、在溜槽側壁安轉動門的開口上方約200mm處焊接一個鐵擋板，防止粗塊物料落下，直接撞擊轉動門而引起誤動作。鐵板尺寸（8 X280 X100mm）。

2、安裝時轉動門應將開口全部覆蓋。

3、本裝置使用幾個月后，要進行一次維護檢查，檢查緊固螺絲是否有松動脫落現象，待檢查完后，再進行使用。
