JYB/RDC-A紅外線（接近開關）打滑檢測帶速顯示裝置

一、概述：

本裝置由檢測部份和CPU中央處理電控部份組成，對膠帶運輸?shù)母鞣N不同帶速進行檢測、顯示，對膠帶發生打滑時給予警告和報警級別的控制與保護。它具有反應速度快、誤差小、調整靈活、使用方便、保護性能優良的特點，是新一代的智能型保護裝置。

二、功能說明：

1、功能：

為了適應各種情況，本裝置可以用戶設置使用參數，如：報警帶速延時，時間等。

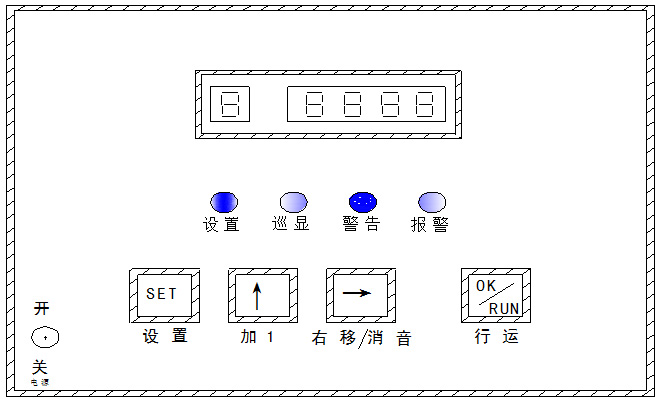

（1）顯示區域，是四位數碼顯示，亮度高，壽命長。

（2）指示區域，是LED發光二級管（高亮度），其中設置為綠色，巡顯為綠色，警告為黃色，報警為紅色。

（3）輸入?yún)^(qū)域，是四個輸入鍵，有設置鍵加一鍵右移/消音一鍵，運行鍵。

（4）運行：

設備通電后，顯示延時時間，隨時間增長，延時時間減小，面板的延時時間為零時，設備開始檢測帶速，監控顯示膠帶帶速，當帶速下降到警告帶速時，發出警告聲音（救護車音響），按消音鍵可消除音響，消音指示燈亮，當帶速下降到報警帶速時，發出報警聲音（消防車音響），并輸出控制信號。如停機等控制，按消音鍵，可以消除音響，消音指示燈亮，在報警狀態下，可以用電源開關使機器復位。

（5）設置：

1、開啟電源按設置鍵兩下進入設定狀態。

2、<開機延時時間>設定，在設定狀態數碼管顯示

＜1＞＜0＞＜0＞＜0＞＜0＞   按一下“設置”鍵，四位數碼的千位開始閃爍，按“加一鍵”能從0—9變化，按一下“右移/消音鍵”，四位數碼的百位開始閃爍，按“加一鍵”0—9變化，再按一下“右移/消音鍵”，四位數碼的十位閃爍，按“加一鍵”0—9變化，再按一下“右移/消音鍵”，四位數碼的個位閃爍，按“加一鍵”0—9變化。設定范圍0—9999秒。

3、<警告膠帶速度>設定：（設定延時時間后按一下設置鍵，數碼顯示。）

＜2＞＜0＞＜0＞＜0＞＜0＞   設定過程與第2步同，

設定范圍0—99.99米/秒

4、<報警膠帶速度>設定：（設定好警告速度后按一下設置鍵，數碼顯示。）

＜3＞＜0＞＜0＞＜0＞＜0＞   設定過程與第2步同，

設定范圍0—99.99米/秒

5、《僅適用于接近開關檢測形式》從動輥筒<直徑>設定:設定好報警帶速后按一下設置鍵，數碼顯示

＜4＞＜0＞＜0＞＜0＞＜0＞    設定過程與第2步同，

設定范圍0—99.99/mm

6、上述數據設置好后，按一下運行鍵，進入運行狀態。

注：如帶速底于1.25米/秒，接近開關檢測形式可能出現速度顯示不穩定，可在從動輥筒上增加2個取樣鐵片，從動輥筒直徑設置減小1倍，進行調整。

7、輸出：本裝置打滑信號輸出，采用繼電器節點輸出。警告：一組常開，一組常閉；報警：一組常開，一組常閉。采用繼電器節點輸出，可靠性好，觸點使用壽命長，利于程控接口。

三、主要接術指標：

四、接線說明

將輸入電源電纜接入電控箱內端排1、2，電源供電52Hz~220V，（與皮帶

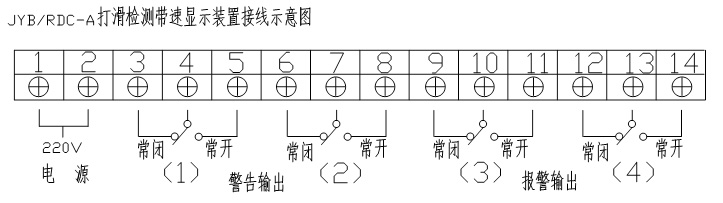

機聯鎖，即皮帶機啟，本裝置供電，皮帶機停，本裝置失電）。速度傳感器輸出通過電纜，由YD20J4TP與電控箱YD20K42連接，端排上，3—8為警告信號輸出，9—14為報警信號輸出。

五.光電觸輪式檢測形式安裝說明：

1、傳感器可放在下膠帶任何部位，電控箱與傳感器就近安裝。

2、安裝傳感器，應保證其觸輪軸線與膠帶平行，且轉動方向與膠帶運行方向一致，傳感器支架軸線與膠帶平面垂直。

3、RDC系列紅外線打滑檢測帶速顯示裝置安裝尺寸示意圖

光電觸輪式檢測形式：

六、接近開關式檢測形式（及安裝）：

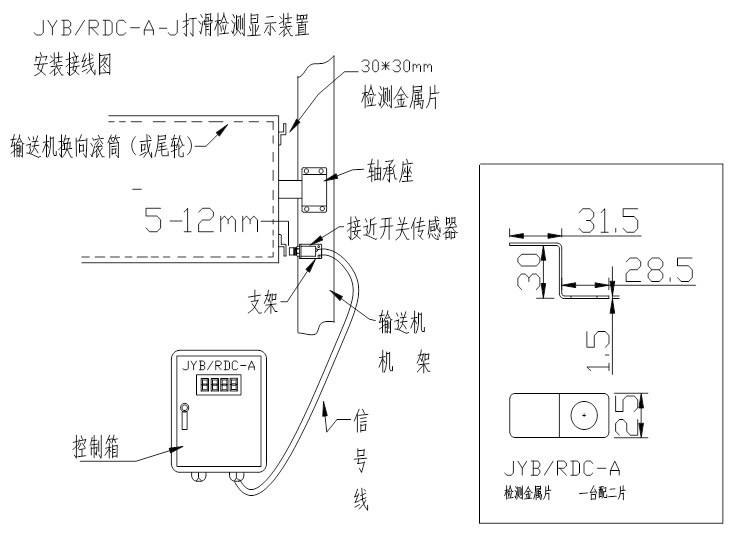

1．接近開關傳感器裝在被動輥筒旁邊，二個檢測金屬片安裝在從動輥筒側面，電控箱在傳感器就近安裝。

2．金屬檢測片距離接近開關傳感器5—10mm，支架安裝牢固，線纜捆扎可靠，控制箱安裝在干燥、無振動的位置。
